Lars's '96 Volvo 944 FK 300hk prosjekt, smidd innmat: Bildeupdate 14.07

Printable View

Vis 40 innlegg fra denne tråden på en side

21/08/12, 09:34
Lars R

Lars's '96 Volvo 944 FK 300hk prosjekt, smidd innmat: Bildeupdate 14.07

Har da anskaffet meg en bil jeg har hatt lyst på lenge! :) Har alltid vært fasinert av 900- serien fra volvo. Har tidligere hatt en 1991 945 med ettermontert fk motor.
Det er en stund siden, og etter den har jeg hatt et par 740'er, 244, v70, og tro det eller ei, mercedes.
Det var mercedesen som gjorde at jeg fikk tak i denne 944'en. Solgte V70'n og fikk det jeg ville, og tenkte at denne gangen skal jeg prøve noe annet. Ble derfor en 1997 Mercedes 230 E-klasse bensin stv med autolat.
Èn måned senere byttet jeg den dritten i denne 1996 Volvo 940 LT :)

Bilen fremstod som rimelig orginal når jeg kjøpte den. Ikke senket, og ikke vært tuklet med i motoren.
Den hadde gått litt over 250tusen km.
Eneste det var å si noe på var litt vibrering fra midt under bilen, samt slitne foringer. Taktrekket har også søkket litt. Og panseret hadd flasset opp over hele.

Det tok ikke lang tid før jeg startet med mine ideér for å få bilen slik jeg vil ha den :)
Planene kan dere se nedenfor.

Min nyinnkjøpte volvo:
1996 Volvo 940 LT

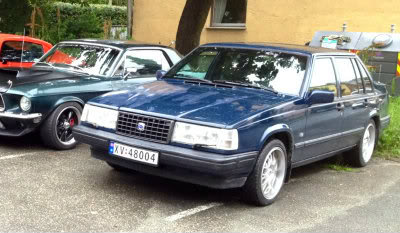

Bilde t.h er kjøpsdag 10.08.12 Bilde t.v er tatt 06.01.13
http://forum.vccn.no/img-dump/2012/08/1523.jpg http://forum.vccn.no/img-dump/2012/08/1524.jpg

Overhaling av motor og motorrom starter på side 17!

Bilde 02.10.2012, med sommerfelger)
http://forum.vccn.no/img-dump/2012/08/1525.jpg

Specs:
Årsmodell: 1996, importert til norge i 2001
Original ved kjøp
Farge: 604-23, Midnight Blue med Herberts (standox) og water based Solid + Varnish
Motor: B230FK
M90 girkasse
Km.stand: 251.000 (ved kjøp).
Godkjent uten katalysator
el. takluke
4x el. ruter
el. speil
AC - denne er nå fjernet
17" zito felger (sommer)
16" prime felger (vinter 2012/2013, dette var siste vinteren den ble kjørt)
Helsvart interiør

Planer:

Grønt= Utført
Rødt= Ikke utført

Karosseri og eksteriør
Ny lakk på panser + underleppe
hvite blinklys bak
USA-blinklys
Lakke ramme i hovedlys svarte

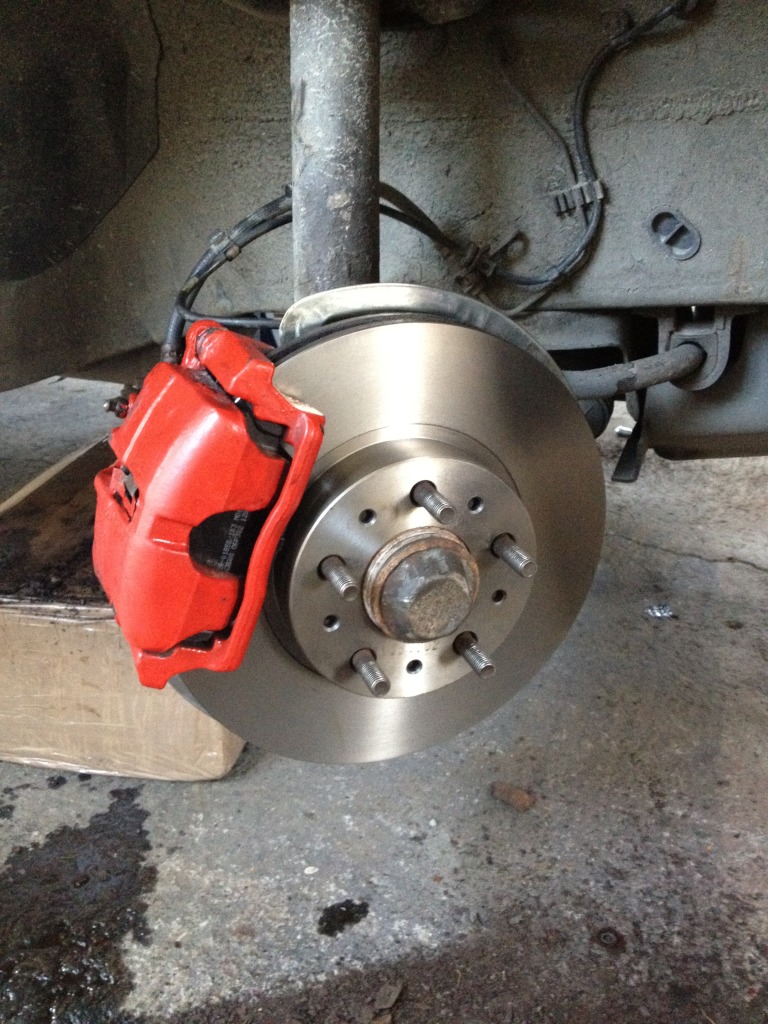

Røde bremserkaliptere
Fjerne pussemotorer for lykter og tette hull
baklukespoiler
fjerne hengerfeste
addon

Interiør:
rense interiør
LED
52 mm målere
R-sport trekk

Motor og understell:
Full Overhaling!!
Smidd innmat med:
0,35 overdim Sten Parner stmpler
H-profil råder
Nyoverhalt 531 Topp
Forsterket toppakning
T3/T4 turbo
Turbo grenrør
Justerbar BTR
Nuke fuelrail
Stålomspunnet bensinslanger
Bosch 044 bensinpumpe
Batteri i bagasjerom
3" lmm
Vikingchip og gullboks (senere byttes ut med sprut)

+ alt annet småtteri man finner på :)
Håper tråden faller i smak, og at du kommenterer med både ris og ros! Det er den kommer videre med bilen av :)

Bilder:

WARNING: De fleste bildene på 1. og 2. side har blitt borte, beklager dette.

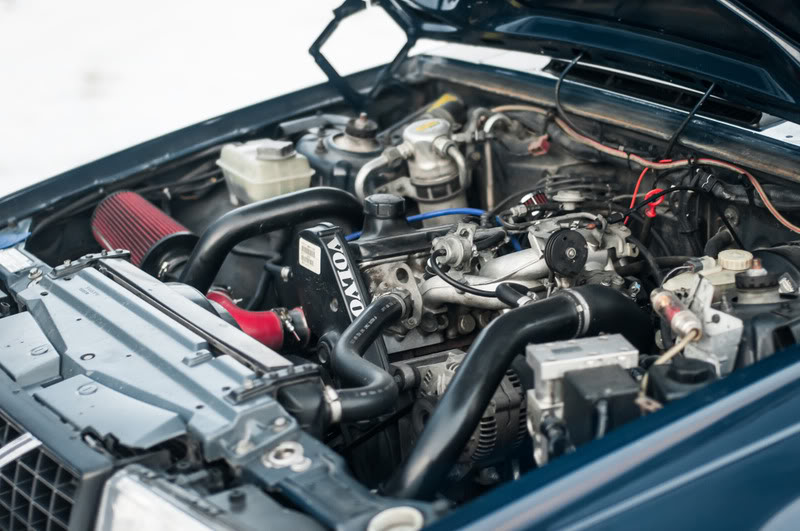

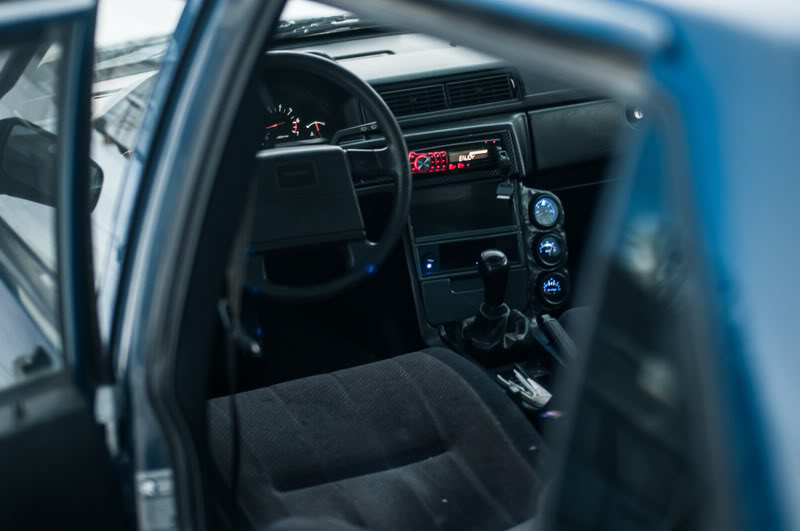

Vinterbilder tatt 30.10.12

http://forum.vccn.no/img-dump/2012/08/1526.jpg

http://forum.vccn.no/img-dump/2012/08/1527.jpg

http://forum.vccn.no/img-dump/2012/08/1528.jpg
21/08/12, 13:02
Espein

Fin bil, Lars! ;)

Tøft att den er godkjent uten katalysator :D
21/08/12, 21:38
jacobsen

Tøff bil! import fra hvor?
21/08/12, 23:23
thune

meget stiig bil
22/08/12, 08:15
Lars R

Sitat:

Opprinnelig postet av Espein

Fin bil, Lars! ;)

Tøft att den er godkjent uten katalysator :D

takk! :)
ja, er ikke til å klage på det! :)
22/08/12, 08:17
Lars R

Sitat:

Opprinnelig postet av jacobsen

Tøff bil! import fra hvor?

Takk! :) det vet jeg ikke. men jeg snakket med en fyr da jeg var på amazon treff i helgen, som mente at den kanskje kunne komme fra Belgia siden den var godkjent uten kat. Der fikk de vist ikke påbud om kat før i senere tid, rundt 97-98 eller noe..
Er det noen som vet hvor jeg kan finne ut hvor den kommer fra? :)
22/08/12, 08:17
Lars R

Sitat:

Opprinnelig postet av thune

meget stiig bil

takk for det, men stiligere blir den :)
23/08/12, 13:08
Lars R

Hoi.. i dag blir det heftig vask av baksetene i 940'n...
Var en tur hos svigermor i går, der jeg og min kjære fikk nyrørt og fersk hjemmelaget jordbærsyltetøy :) mmmmm... ikke bare jeg som liker det, baksetene ville tydligvis ha sitt også :) delvis klissete og rødt bak der....
26/08/12, 14:03
øyvind andre

kjempe fin 940 du har kjøpt deg :D
26/08/12, 14:08
Agrostar

Snasn bil ja! Har intrykk av at det er mykje fint på andre sida av fjellet.
26/08/12, 14:38
thune

stilige bilder
26/08/12, 18:56
Lars R

Sitat:

Opprinnelig postet av Agrostar

Snasn bil ja! Har intrykk av at det er mykje fint på andre sida av fjellet.

takk! ja det er en og annen meget fin volvo her i området :)
26/08/12, 19:01
Lars R

Da var 40/40 lesjöforsk fjærene på plass, og katten er på inspisering! :)
trenger bare å få en 4hjulskontroll og en snakk med vegvesenet nå, så blir det litt ekstra høydejustering :)

http://a2.sphotos.ak.fbcdn.net/hphot...64020246_n.jpg

skal vaske alle plastikk listene en dag, noen som har noe tips til god plastikk vask? for å få frem det sorte igjen.
26/08/12, 19:03
Espein

Nå blei det bra, Lars ;) Kjøp Owatrol Polytrol på Jernia Otta :)
26/08/12, 19:06
Lars R

Sitat:

Opprinnelig postet av Espein

Nå blei det bra, Lars ;) Kjøp Owatrol Polytrol på Jernia Otta :)

kom se litt, men skulle vært enda noen cm ned ;)
okei, da skal det sjekkes!
fjerna hengerfestet i dag også, en befrielse :D
26/08/12, 19:55
Espein

Satt det godt fast eller? :p

Google Owatrol litt, så ser du forskjell :) Brukt det sjøl på bilen, knall bra!
26/08/12, 20:26
Lars R

Ikke så veldig, brukte muttertrekker da:)
Men det slo ned i eksosen, så løsna litt bak....
26/08/12, 20:40
Hassel

Owatrol holder også igjenom vask..
27/08/12, 08:27
Lars R

http://a5.sphotos.ak.fbcdn.net/hphot...73357609_n.jpg

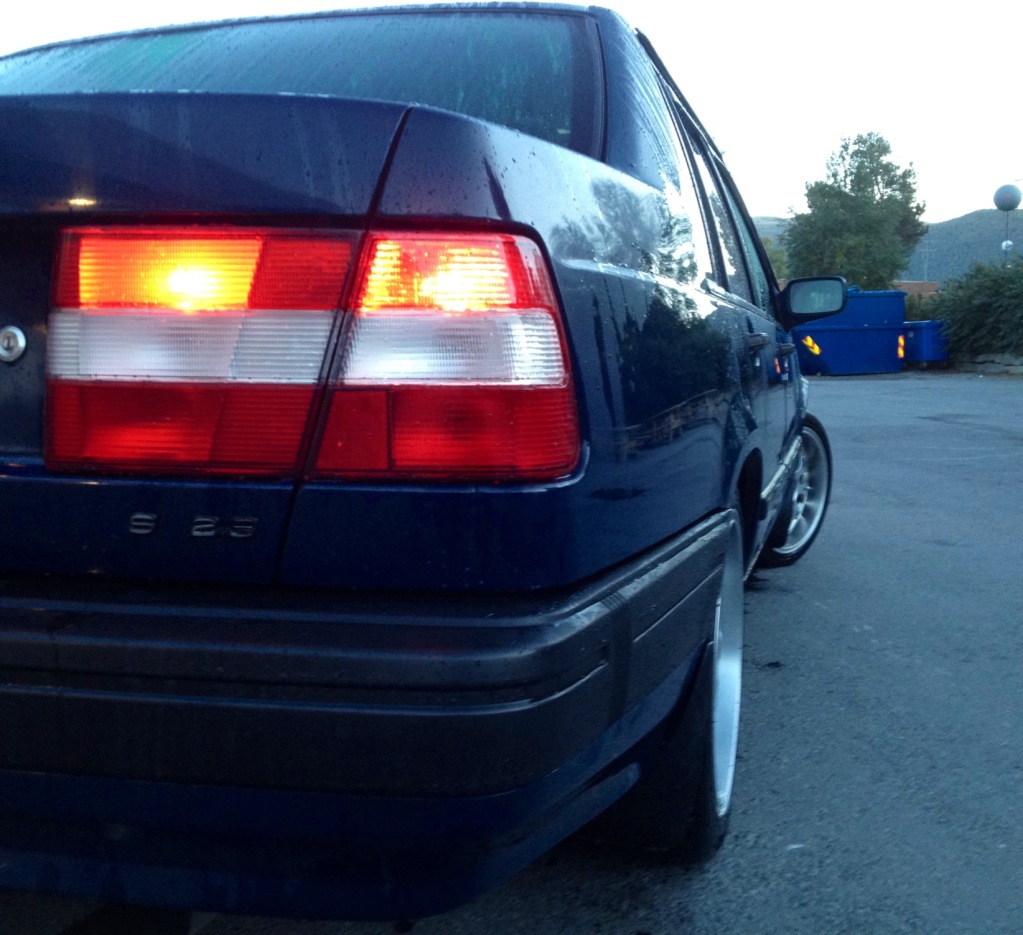

Tatt av hengerfestet :) Mangler hvite blinklys bak :/
Skal også få vekk emblemene bak. Noen som kan si meg hvorfor det står S 2,3 bak der?

http://a7.sphotos.ak.fbcdn.net/hphot...35012426_n.jpg

Har ryddet litt baki her, etter en inkompetent forrige eier som bare hadde kasta alt bak og håpa for det beste.. ble litt bedre :)
27/08/12, 08:35
Lars R

http://forum.vccn.no/

Tatt av hengerfestet :) Mangler hvite blinklys bak :/
Skal også få vekk emblemene bak. Noen som kan si meg hvorfor det står S 2,3 bak der?

http://forum.vccn.no/

Har ryddet litt baki her, etter en inkompetent forrige eier som bare hadde kasta alt bak og håpa for det beste.. ble litt bedre :)
28/08/12, 16:36
Lars R

Hoho, rart hva man finner om man leter i garasjen hjemme :D
Fant frem igjen forskjellige hjerner samt en chip, trykkrør i alu, ekspansjonstank/oil catch i alu, justerbar btr fra nai og litt annet småsnacks :)
Fant også et skråstagg, så da ble grillen komplett igjen også :D

Er det noen som vet om man kan søke opp nr på hjernene og finne ut hva slags motor den hører til? Det samme om chippen?
29/08/12, 08:17
Lars R

chip og hjerner, justerbar btr, ekspansjonstank/oil catcher og trykkrør :))

http://a8.sphotos.ak.fbcdn.net/hphot...42955838_n.jpg

Må si den kom seg med skråstagg :)

http://a3.sphotos.ak.fbcdn.net/hphot...93043002_n.jpg
29/08/12, 09:03
Lars R

Da var hvite blinkers bak på veg fra ebay! :) 600 kr for begge er ikke noen dårlig deal :)
29/08/12, 16:52
Hassel

561 som er sluttnummer på hjernen? Da er det isåfall 240 med f-motor..
29/08/12, 20:28
Lars R

Sitat:

Opprinnelig postet av Hassel

561 som er sluttnummer på hjernen? Da er det isåfall 240 med f-motor..

Mulig det.. har flere hjerner også, kan skrive ned nr på alle :) finnes det en søkemotor for dette?
29/08/12, 20:40
Lars R

Da var klistermerkene til felgkoppen kommet på :D syns det ble kledelig med blå "ny-type" emblem på blå bil.

http://a7.sphotos.ak.fbcdn.net/hphot...15906284_n.jpg

angående skiltrefleksmerkene jeg bestilte.. prøvde det forran, men fant ut at da såg skiltet svenskt ut, så det ble for skamfullt å ta bilde av engang og fort fjernet!
det andre klisteret fikk en sentralplassering i påvente av carbon-look :) (beklager espein, jeg kopierer deg!)

http://a5.sphotos.ak.fbcdn.net/hphot...79823362_n.jpg

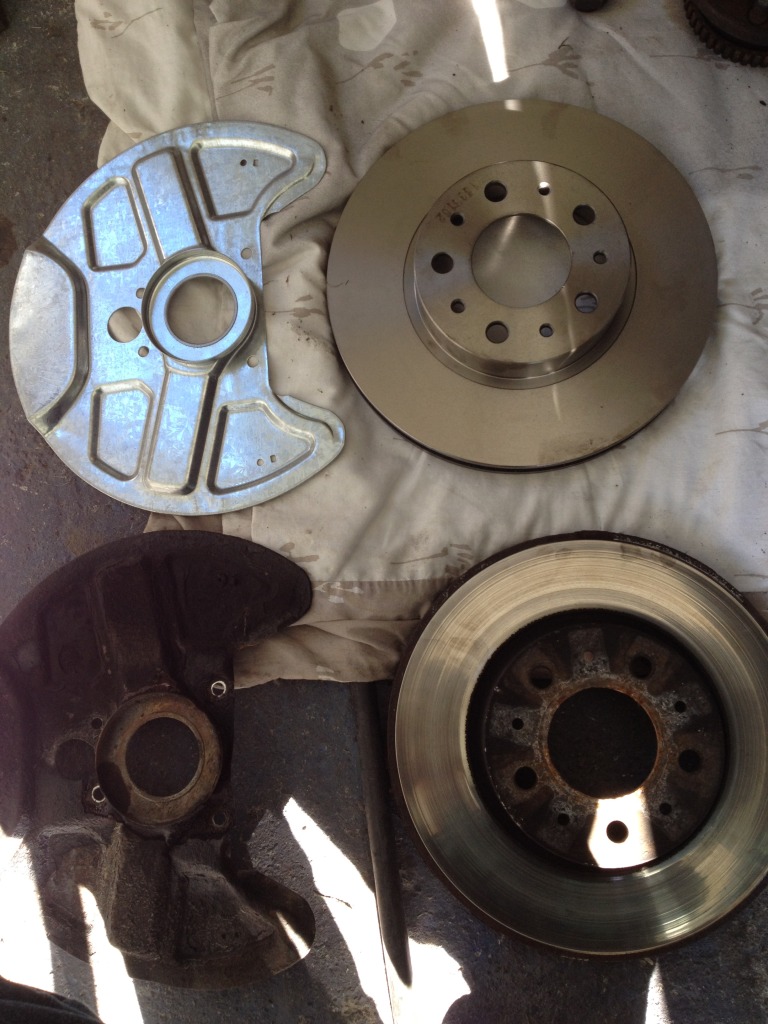

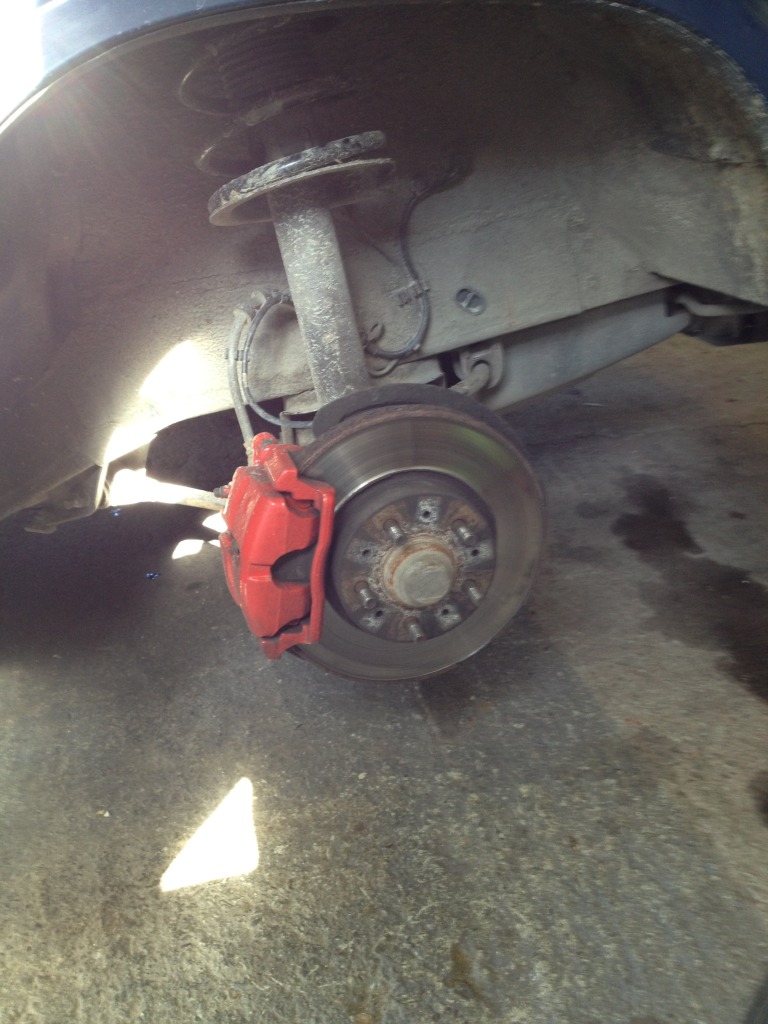

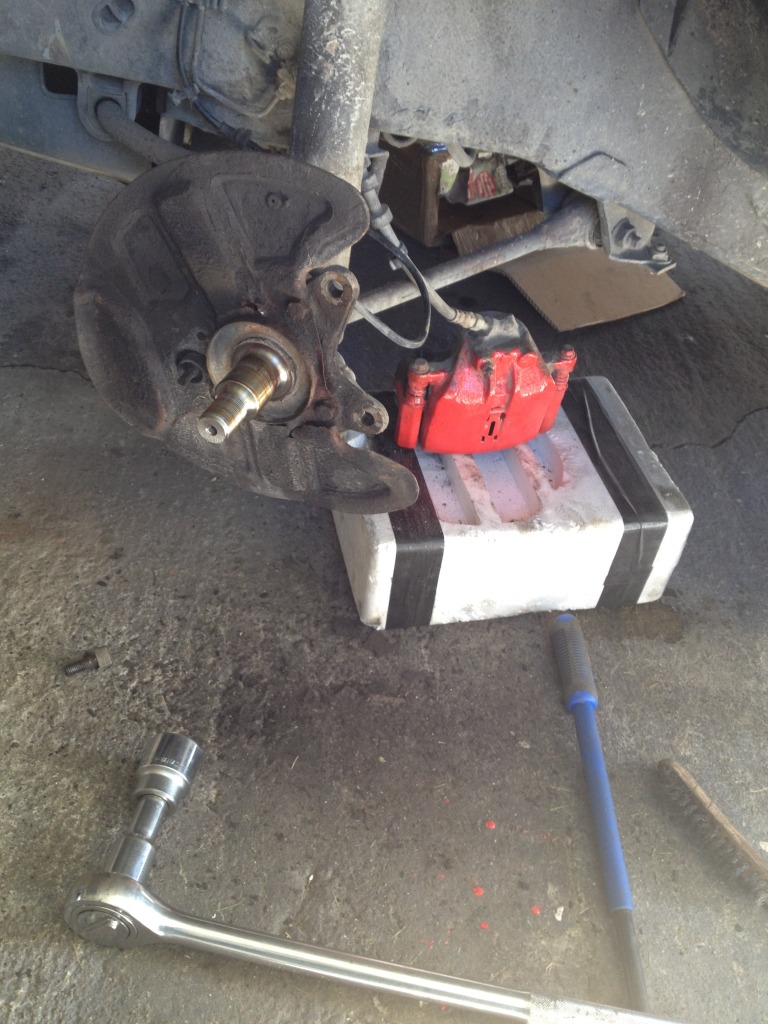

i tillegg har jeg bestil 4 stk nye bremseskjold, 4 stk nye bremseskiver og tilsvarende klosser :)

men, det har skjedd noe med ene bremselyset mitt. får varsellampe om at en pære er borte når jeg bremser, jeg vet det er på høyre side. har prøvd med ny pære, men funker fortsatt ikke.. fikk dette problemet etter at jeg klipte av ledningen til hengerkoblingen, kan det være derfor?
29/08/12, 20:45
Espein

Det går bra, jeg har fjernet carbon i midtkonsollen :D Har bare igjen i målerene.
Hengerfeste har en kobling som man kan klipse ut :) Min lå ved venstre baklykt!

Edit:

Ta å sjekk en ting når du er ute!
Om du åpner sjåfør døra så lyser alle 3 lysene i taklampa, ikke sant? :) Så dimmer den seg ned etter noen sekunder?
Om du åpner passasjerdøra eller døra bak passasjedøra, så lyser kun det ene lyset, right?
Hva skjer om du åpner døra bak sjåfør døra? Lyser alle 3 lysene eller lyser kun det ene lyset?
29/08/12, 21:04
Lars R

Sitat:

Opprinnelig postet av Espein

Det går bra, jeg har fjernet carbon i midtkonsollen :D Har bare igjen i målerene.
Hengerfeste har en kobling som man kan klipse ut :) Min lå ved venstre baklykt!

Ta å sjekk en ting når du er ute!
Om du åpner sjåfør døra så lyser alle 3 lysene i taklampa, ikke sant? :) Så dimmer den seg ned etter noen sekunder?
Om du åpner passasjerdøra eller døra bak passasjedøra, så lyser kun det ene lyset, right?
Hva skjer om du åpner døra bak sjåfør døra? Lyser alle 3 lysene eller lyser kun det ene lyset?

vips, så var carbon dekaler bestilt :)

der har jeg et ganske enkelt svar til deg: ingenting skjer hos meg :p har trykket og fundert på hvorfor det ikke lyser når jeg åpner dørene.. en fillesak som er sjuuukt irriterende :p og ikke vet jeg hvordan jeg skal finne ut av det..
29/08/12, 21:11
Espein

Aaah, fordi hos meg skjønner du så lyser alle 3 lysene i taket på venstre dørene. Og bare det ene lyset på høyre dørene :p
29/08/12, 21:59
Lars R

Sitat:

Opprinnelig postet av Espein

Aaah, fordi hos meg skjønner du så lyser alle 3 lysene i taket på venstre dørene. Og bare det ene lyset på høyre dørene :p

Edit: hehe, jeg hadde ikke tenkt over de to småknappene.. Når jeg åpner dørene forran, lyser de to minste lysene. Men ingenting lyser når jeg åpner bak :)
30/08/12, 09:11
Lars R

Satt og søkte litt på nettet nå angående motorbetegnelsene. Tenkte dette kanskje kunne være interesant for enhver volvofrik her :)
Dette var det jeg fant:
(her har jeg markert med rødt det som stemmer for min)

Vi börjar med att förklara betydelserna av Volvos modellbeteckningar:
GL - Grand Luxe
GLE - Grand Luxe Executive
GLT - Grand Luxe Turismo
Turbo - Turbo helt enkelt
TIC - Turbo intercooler

Sedan beteckningarna på volvos rödblockare:
Ex B230FT
B => Bränslet:
Bensin (B)
Diesel (D)

23 => Blockets volym:
1.9l (19)
2.0l (20,200)
2.1l (21)
2.3l (23,230)
2.4l (24 Enbart Diesel)
2.7l (27)
2.8l (28)

0 => Lågfriktionsmotor
4 => 4 ventilsteknik, lågfriktionsmotor

FT => Motorstyrning (Toppspecifikation, kamaxelval tillkommer):
A (Single förgasare, utan egr, pulsair)
K (Single förgasare, med egr, pulsair)
E (K-jettronic mekanisk insprutning, med egr, pulsair)
ET (Motronic elektronisk insprutning, utan katalysator, med Turbo)
F (LH-jettronic elektronisk insprutning med lambda och katalysator)
FT (LH-jettronic elektronisk insprutning med lambda och katalysator, med turbo)

Fakta kring betydelserna av beteckningarna på volvos andra motorer finns en bit ned på den här sidan:
http://hem.passagen.se/arrowsmiths/volvomotorer.html

----------

Tillverkningsåren på de olika turbomodellerna:

Volvo 240 serien
Productions år: 1981-1985
B21ET / B21FT - 2130 cc, 130 cu in.
240 med Intercooler introducerades i mitten av 1984.
Mellan 1982-1985 producerades också 240 Turbo med B19ET Turbo - 1784 cc, 108.8 cu in.
145 hp (107 kW). Dessa bilar gick till vissa marknader, bl a Italien.

Volvo 700 Serien
2316 cc, 141 cu in. Samtliga modeller har Intercooler.
Productions år:
1983 760 Turbo - B23ET (fördelare fram)
1984 760 Turbo - B23ET, B23FT (fördelare fram)
1985-1989 760 Turbo - B230ET, B230FT
1985-1989 740 Turbo - B200ET, B230ET, B230FT
1987-88 780 Turbo - B200ET Europe
1988-90 740 Turbo* - B230FT (*= högtrycksturbo @ 180 hp eller 134 kW)
1989 740 Turbo - B200ET, B230ET, B230FT
1989-91 780 Turbo - B230FT @ 188 hp. USA & Europe
1990 740 Turbo - B204GT, B230FT, B230GT
1991-92 740 Turbo - B200FT, B230FT
1990-92 760 Turbo - B230FT, B230GT

Volvo 900 Serien
Productions år:
1990-1996 940 SE Turbo - B200FT, B230FT, B230FK, B230GT
1994-1996 940S - B230GT (lågtrycksturbo) Kom -96 till USA
1991-92 960 Turbo - B230GT, B230FT, B204FT
1993-94 960 Turbo - B230GT, B204FT
940 Turbo -91-92 har Turbo+ monterat från fabrik.

----------

Kompressionsförhållanden & Effekt:

Effekt varierar något beroende på om det är manuell eller automat.
Motor Komp. Effekt Notering
400-serien 8.7:1 120 hk @ 5400 rpm
B19ET 7.5:1 150 hk
B21FT 7.5:1 127-133 hk @ 5400 rpm
B21FT 7.5:1 157 hk @ 5100 rpm Med intercooler
B21ET 7.5:1 155 hk @ 5700 rpm
B21ET 7.5:1 185 hk @ 5700 rpm Med intercooler
B23ET 9.0:1 173 hk, 182 hk @ 5700 rpm
B23FT 8.7:1 160 hk @ 5300 rpm
B200ET 8.5:1 160 hk @ 5500 rpm
B200FT 8.5:1 155 hk @ 3600 rpm
B230ET 9.0:1 182 hk @ 5800 rpm
B230FT 8.7:1 156 hk @ 4800 rpm, 1991- 165 hk @ 4800 rpm
780/B230FT ? 188 hk Har Turbo+
B230GT 8.7:1 170 hk @ 4800 rpm
B204FT 8.2:1 190 hk @ 5300 rpm

----------

Volvo hade även tre stycken turbo+ paket på ft (antar att de gäller både 740 och 940) och fk:

B230FT, original 165hk:
Turbo+ ökar effekten till ca 190hk, och vridmomentet till 280nm. Består av styrenhet och elektriskt styrd pysventil, satsen är certifierad.

Turbo++ ökar effekten till ca 200hk, och ökar vridmomentet till 295nm vid 2400rpm. Består av styrenhet och installeras som tillägg till Turbo+. Satsen är ej certifierad.

Turbo+++ ökar effekten till 220hk vid 5100rpm och vridmomentet till 315nm vid 4600rpm. Satsen består av bearbetning av topp, byte av kam och topplockspackning. Satsen är ej certifierad.

B230FK, original 135 hk:
Turbo+ ökar effekten till ca 170hk, och vridmomentet till 250nm. Består av styrenhet och elektriskt styrd pysventil, satsen är certifierad.

Turbo++ ökar effekten till ca 200hk, och ökar vridmomentet till 295nm vid 2400rpm. Består av styrenhet och ny wastegate och installeras som tillägg till Turbo+. Satsen är ej certifierad.

Turbo+++ ökar effekten till 220hk vid 5100rpm och vridmomentet till 315nm vid 4600rpm. Satsen består av bearbetning av topp, byte av kam och topplockspackning. Satsen är ej certifierad.
31/08/12, 12:17
Lars R

Da har det kommet en hyggelig pakke i hus, og volvon får nye bremseskiver, bremseskjold og bremseklosser rundt om :) skjoldene var meeget rustet, og to av de hadde rustet i stykker.
I tillegg venter jeg også på volvo innstegsdekaler i alle fire dørene :D

kjedet meg litt i går, så koblet opp blåe lys under håndbrekket og ved sikringene, så når det er mørkt så lyser det blått fra "pelsen" ved håndbrekket og ut under askebegeret forran :)
tok også en skikkelig rengjøring og demonterte alt av plastikkdekaler og gav de en runde med cilit bang og turtle wax black shine :)

bilder kommer :)
01/09/12, 08:54
Lars R

Bremser er noe satans verk å skru på!! Skulle tro alt av rust på bilen har dratt seg sammen i skruene der!
Men etter mye banning og kløing i hode fikk jo bilen nye bremseskjold, skiver og klosser framme. Og nye skiver og klosser bak :)
Fant ut at jeg kanskje må ha nye kaliptere også snart, sylinderen var enormt treg.
03/09/12, 17:12
Lars R

Har fått gjort litt mer nå også, skjer alltid noe :)

Hele søndagen i går viet jeg til vask og rens innvendig. Plukket ut setene og plastikkdekalene og rengjorde alt nøøye!
Har også tatt av emblemet og satt på et orginal skråstagg i stedet.

Satt på ny vacuum slange fra turbo til innsug da den gamle var nesten oppbrent.
Og koblet av veivhusventen og satt på filter i stedet :)
Blir dårlig med bilder når jeg atm kun har tilgang til ipaden...

Venter på noen hyggelige ting fra ebay også :)
08/09/12, 15:19
Lars R

På tide med en bilde update :D
Siden sist så har jeg vasket og renset den innvendig, fått på hvite blinkers bak, skiftet bremser, montert USA blink :)
Meen, bilder sier mer enn ord, så her kommer en del bilder :)

Noe av interiøret fikken runde med cilit bang

http://i1185.photobucket.com/albums/...ola/bilde1.jpg

Resten ble rengjort med jif på spruteflaske og våtstøvsuging

http://forum.vccn.no/img-dump/2012/09/653.jpg

http://forum.vccn.no/img-dump/2012/09/654.jpg

http://forum.vccn.no/img-dump/2012/09/655.jpg

http://forum.vccn.no/img-dump/2012/09/656.jpg

Ble fornøyd med resultatet :) gulvmattene polerte jeg med turtle wax black shine.

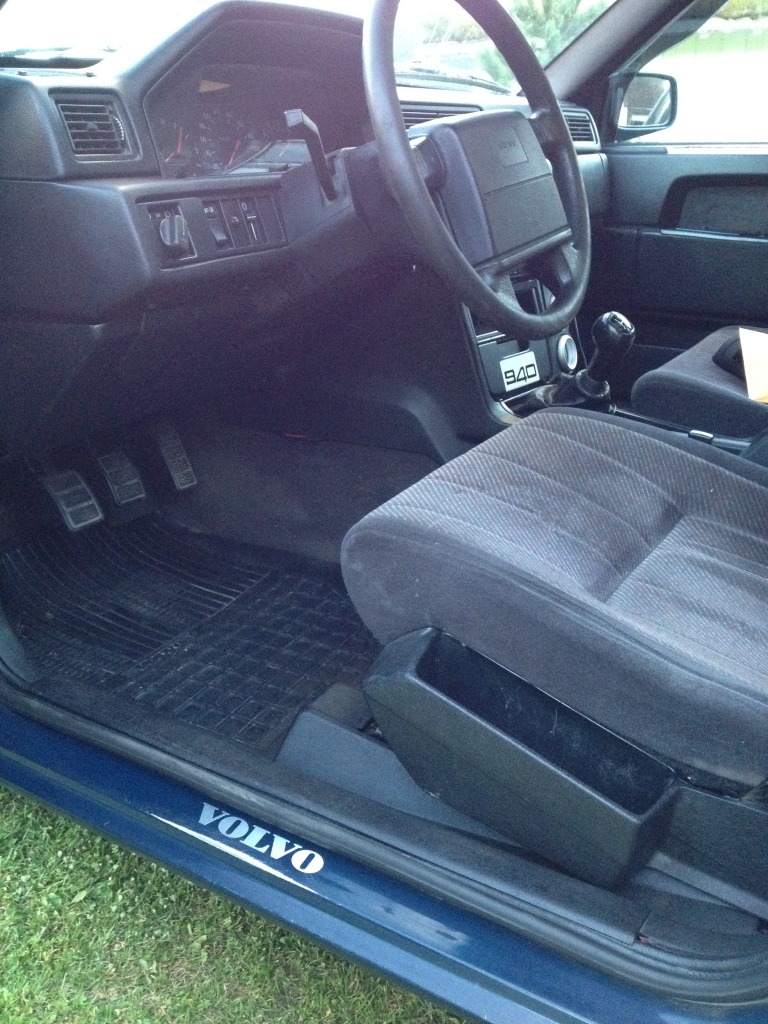

Har også satt på Volvo innstegsklister i alle dørene :)

http://forum.vccn.no/img-dump/2012/09/657.jpg

Gamlebremsene

http://forum.vccn.no/img-dump/2012/09/658.jpg

http://forum.vccn.no/img-dump/2012/09/659.jpg

Oog de nye :D

http://forum.vccn.no/img-dump/2012/09/660.jpg

http://forum.vccn.no/img-dump/2012/09/661.jpg

Så kom det hvite blinklys bak :)

http://forum.vccn.no/img-dump/2012/09/662.jpg

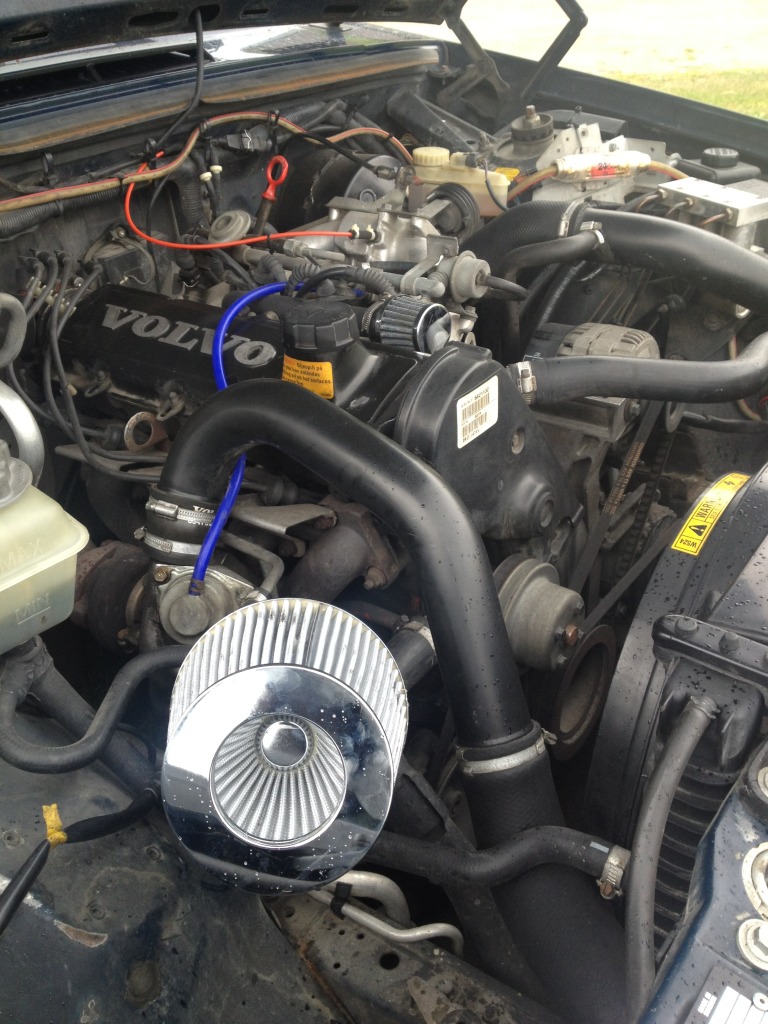

Også har jeg satt på filter på veivhusventen, skiftet en vacuum slange og justert litt på luftfilteret å fått det opp :)

http://forum.vccn.no/img-dump/2012/09/663.jpg

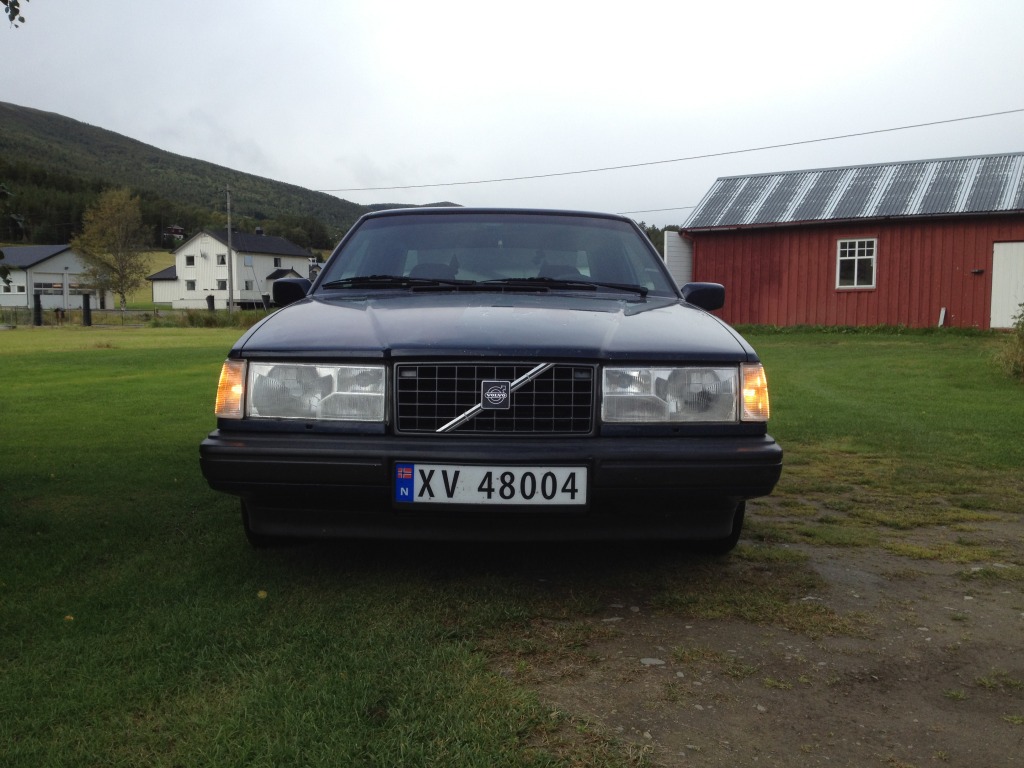

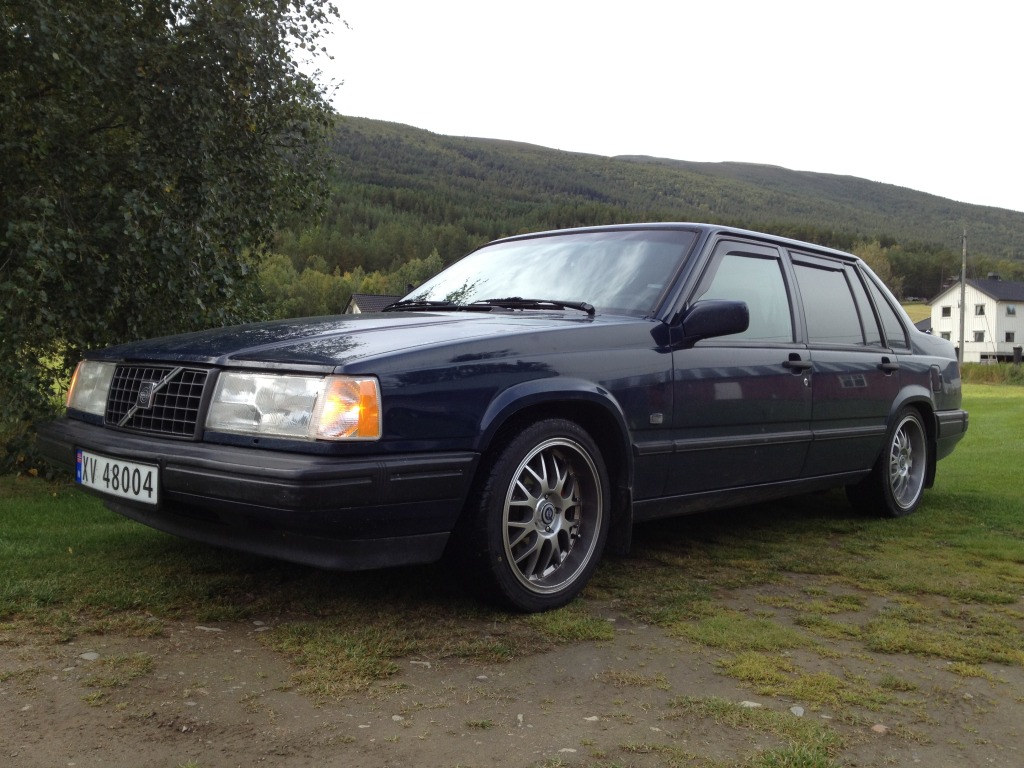

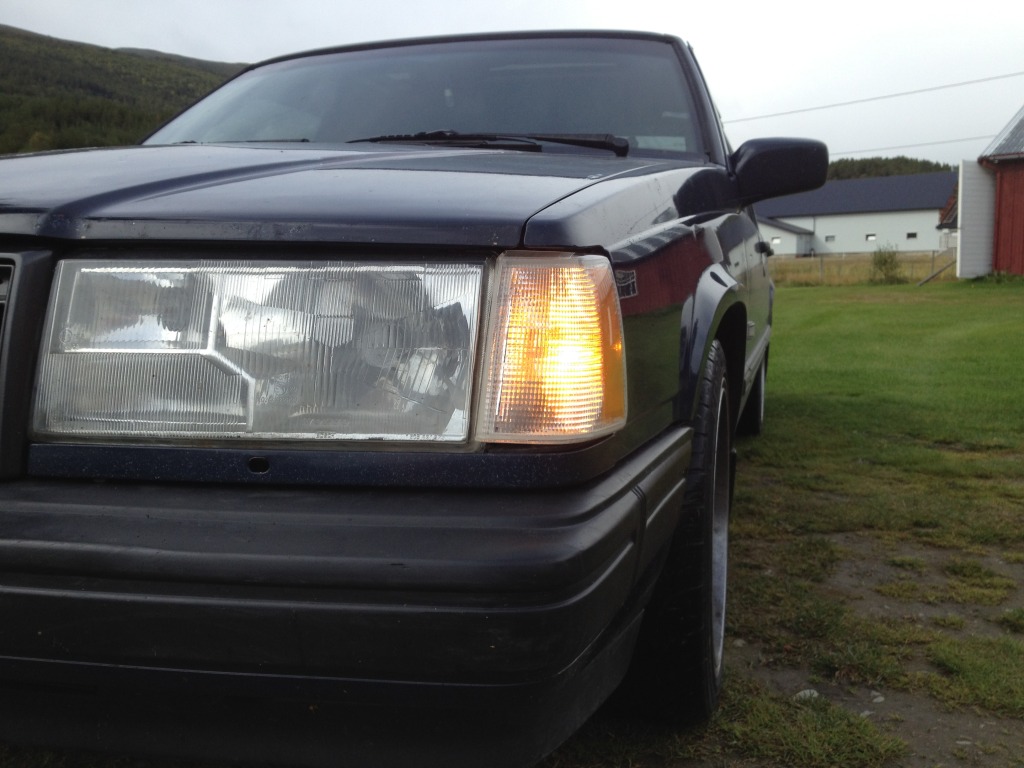

I dag har jeg fått på USA blinklys fremme, synes den kom seg noe utroolig mye! :D
Har også fjerna pussemotoren til lyktene :)

http://forum.vccn.no/img-dump/2012/09/664.jpg

http://forum.vccn.no/img-dump/2012/09/665.jpg

http://forum.vccn.no/img-dump/2012/09/666.jpg
09/09/12, 11:14
Lars R

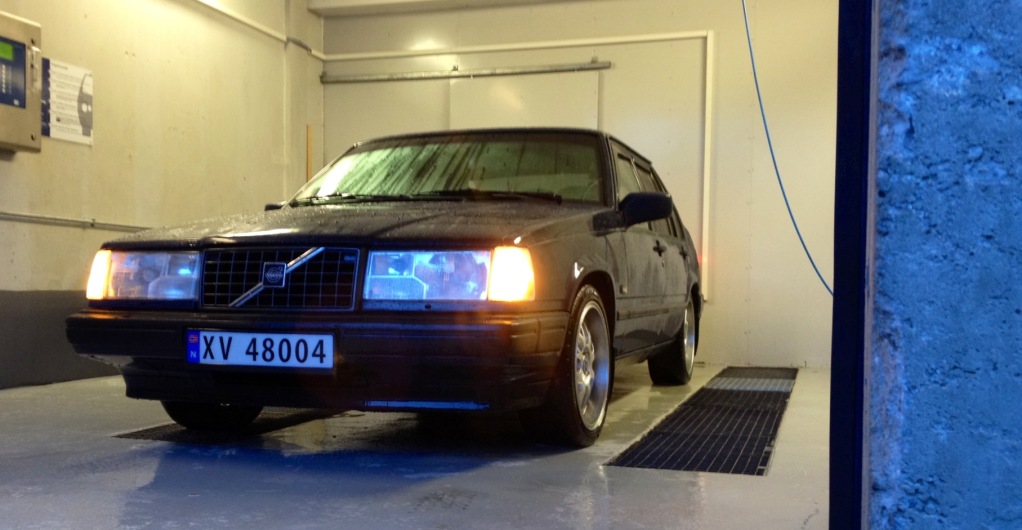

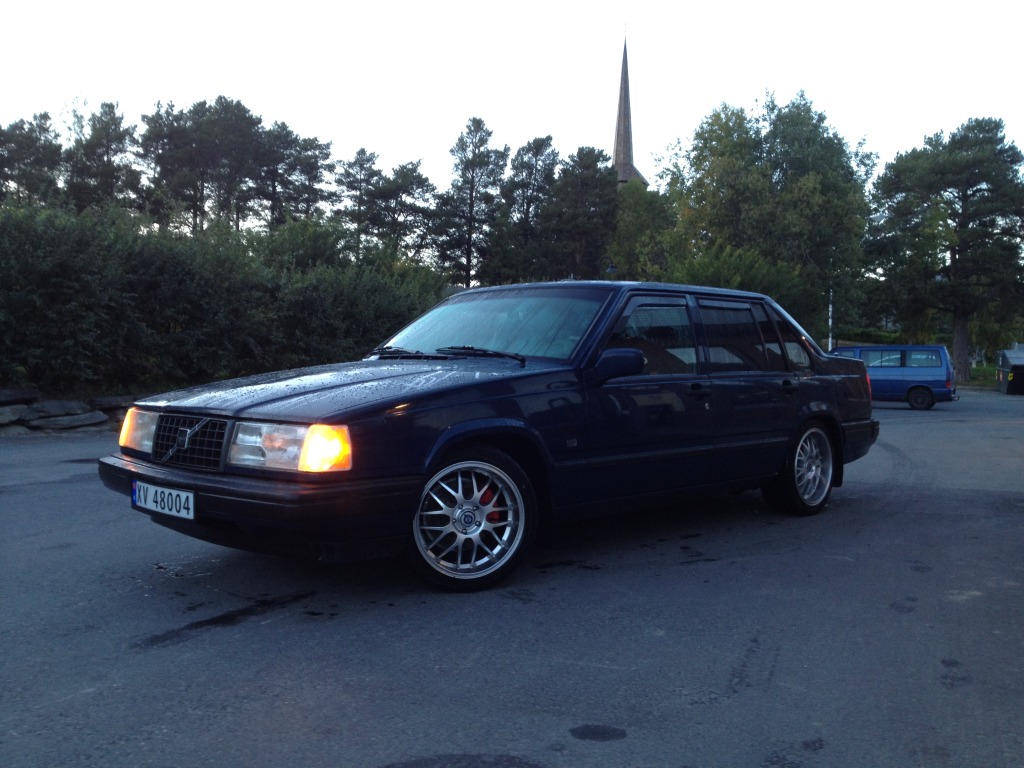

Tok noen stemnings bilder etter jeg vasket den i går :)

http://forum.vccn.no/img-dump/2012/09/695.jpg

http://forum.vccn.no/img-dump/2012/09/696.jpg

http://forum.vccn.no/img-dump/2012/09/697.jpg

Hva synes volvofolket? :)
09/09/12, 14:16
øyvind andre

vart fin med nye lykter :)
09/09/12, 14:31
Lars R

Sitat:

Opprinnelig postet av øyvind andre

vart fin med nye lykter :)

Takk:) ja den kom seg litt :)
09/09/12, 14:34
Lars R

Noen her som har erfaringer med denne? http://www.megalys.no/products/usa-blinklys

En blinklysmodul som gjør at blinklysene lyser med 30-40% styrke hele tiden, men blinker som vanlig blinklys når man slår de på. Så slipper man en pære til park og en til blink :) Akkurat nå har jeg kun park i usa-blinken, litt kvisamt å borre hull for å få inn blinklys.

Tips mottas med takk :)
09/09/12, 21:36
jacobsen

Du kan jo bruke 21/5w dobbel-pære med orange glass, som egentlig er ment til USA-blinkersene til 940, samt mange andre biler :)

Trenger pærene, og pæreholder (som kan hentes fra enkelte 740er som har park/kjørelys kombo), eller hos Volvo.

Så åpner du opp koblings-stykkene og kobler til :)

http://i17.photobucket.com/albums/b9...s/IMAG0487.jpg

Vis 40 innlegg fra denne tråden på en side
